آشنایی با ساختار و اهمیت کنترلرهای فانوک (Fanuc) در ماشین‌کاری

کنترلرهای ماشین‌های CNC به منزله مغز متفکر و فرمانده اصلی دستگاه هستند که کدهای برنامه‌نویسی را به حرکات دقیق مکانیکی تبدیل می‌کنند. در میان برندهای مختلف، کنترلرهای فانوک (Fanuc) به دلیل قابلیت اطمینان بسیار بالا، طول عمر زیاد، کاربری آسان و فراوانی بی‌نظیر قطعات یدکی در سراسر جهان و به ویژه در ایران، به استاندارد طلایی صنعت ماشین‌کاری تبدیل شده‌اند. با این حال، حتی مقاوم‌ترین تجهیزات الکترونیکی و صنعتی نیز بر اثر کارکرد مداوم، نوسانات برق، گرد و غبار محیطی و یا خطاهای اپراتوری دچار مشکل می‌شوند. از این رو، آموزش تعمیر کنترلر فانوک و فراگیری تکنیک‌های خطایابی (Troubleshooting) برای تکنسین‌های نگهداری و تعمیرات (نت) و مدیران کارخانجات امری بسیار حیاتی است که می‌تواند از توقف‌های طولانی‌مدت و پرهزینه خطوط تولید جلوگیری کند.

در دنیای امروز که سرعت و دقت در تولید حرف اول را می‌زند، خراب شدن کنترلر یک دستگاه CNC می‌تواند خسارات جبران‌ناپذیری به زمان‌بندی تحویل پروژه‌ها وارد کند. تسلط بر مهارت‌های خطایابی به شما این امکان را می‌دهد که در کوتاه‌ترین زمان ممکن، ریشه اصلی بروز آلارم‌ها را شناسایی کرده و برای رفع آن‌ها اقدام کنید. در این مقاله جامع که توسط تیم مهندسی رایان ماشین تدوین شده است، قصد داریم به صورت گام‌به‌گام و کاملاً کاربردی، شما را با متداول‌ترین خطاهای کنترلر فانوک و روش‌های اصولی تعمیر آن‌ها آشنا کنیم. همچنین اگر قصد آشنایی با سایر سیستم‌ها را دارید، مطالعه مقاله انواع کنترلر cnc می‌تواند دیدگاه جامع‌تری به شما بدهد.

گام اول در تعمیرات: درک آلارم‌ها و کدهای خطا (Error Codes)

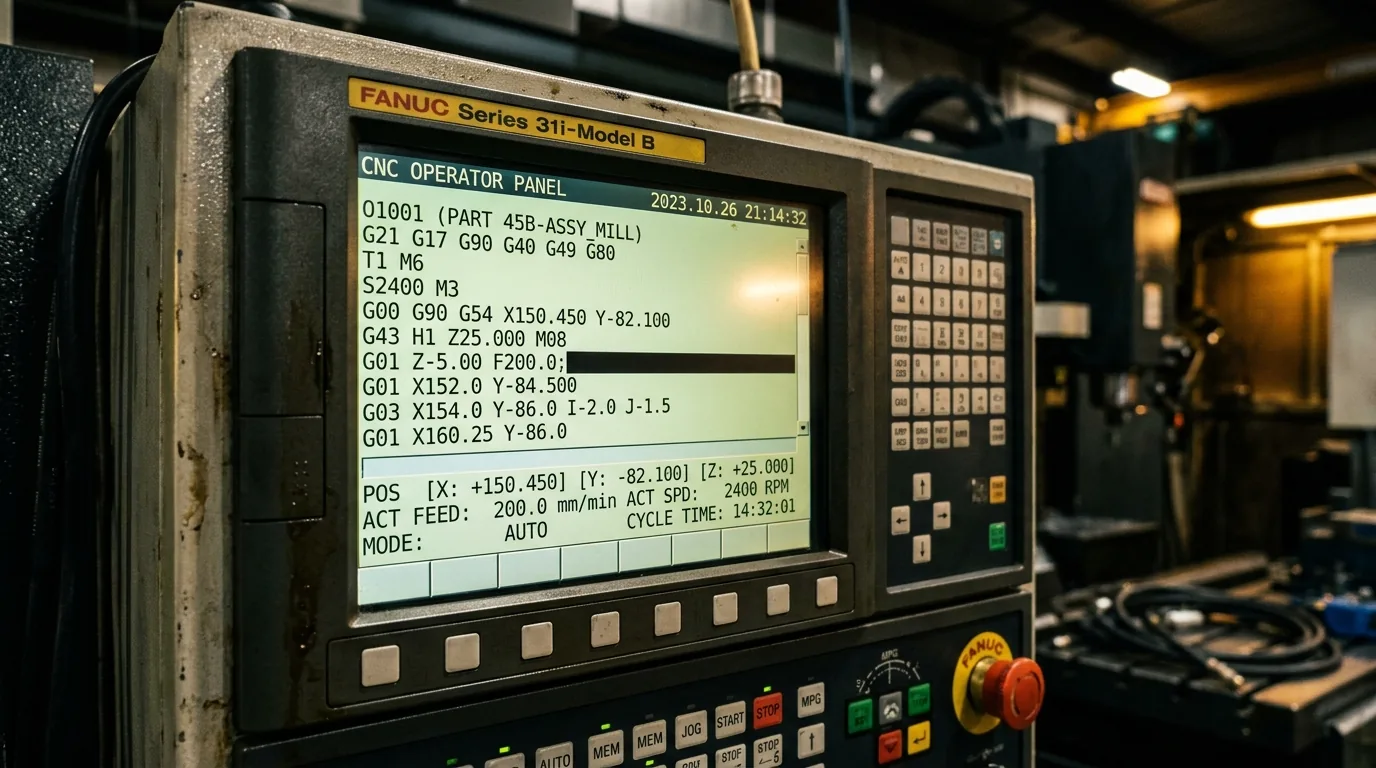

اولین و مهمترین قدم در آموزش تعمیرات دستگاه های cnc، توانایی خواندن و تحلیل صحیح آلارم‌هایی است که روی صفحه نمایش کنترلر ظاهر می‌شوند. سیستم عیب‌یابی داخلی کنترلرهای فانوک بسیار قدرتمند است و هر مشکل سخت‌افزاری یا نرم‌افزاری را با یک کد مشخص (معمولاً شامل ترکیبی از اعداد و حروف) اعلام می‌کند. این کدها به دسته‌های مختلفی مانند خطاهای سروو موتور (Servo Alarms)، خطاهای اسپیندل (Spindle Alarms)، خطاهای ماکرو (Macro Alarms) و خطاهای سیستمی تقسیم می‌شوند.

به عنوان مثال، آلارم‌های سری 400 (مانند 414 یا 434) معمولاً به بروز مشکل در سیستم درایو سروو موتورها (Servo Amplifier) یا سوختن فیوزهای داخلی اشاره دارند. از طرف دیگر، آلارم‌های سری 900 مربوط به خطاهای خطرناک سیستمی مانند خرابی حافظه SRAM یا مشکل در برد اصلی (Motherboard) کنترلر هستند. برای شروع فرآیند تعمیر، تکنسین باید دفترچه راهنمای نگهداری (Maintenance Manual) متناسب با مدل دقیق کنترلر (مثلا Fanuc 0i-TD یا Fanuc 31i) را مطالعه کند. اگر مایل هستید جزئیات بیشتری درباره مدل‌های خاص بدانید، توصیه می‌کنیم بخش اپراتوری و عیب یابی سیستم کنترل فانوک oi را نیز مرور کنید.

بررسی و خطایابی سخت‌افزاری ماژول‌های الکترونیکی

کنترلرهای فانوک از ساختار ماژولار بهره می‌برند که این امر فرآیند عیب‌یابی و تعویض قطعات را بسیار ساده‌تر کرده است. در سیستم‌های فانوک، سه بخش اصلی سخت‌افزاری وجود دارد که بیشترین خرابی‌ها در آن‌ها رخ می‌دهد:

۱. منبع تغذیه (Power Supply Module – PSM)

وظیفه اصلی ماژول پاور درایو، دریافت برق سه‌فاز شبکه و تبدیل آن به ولتاژ دی‌سی ثابت (معمولاً حدود ۳۰۰ ولت) برای تغذیه درایوهای سروو و اسپیندل است. نوسانات شدید برق کارخانه یکی از مخرب‌ترین عوامل برای این ماژول است. روشن نشدن نشانگرهای LED روی این ماژول، یا نمایش آلارم مربوط به افت ولتاژ روی کنترلر، نشان‌دهنده خرابی ماژول تغذیه است. در این شرایط ابتدا فیوزهای شیشه‌ای ورودی و سپس پل دیودها و خازن‌های قدرت داخل ماژول باید توسط مولتی‌متر تست شوند.

۲. درایو سروو (Servo Amplifier Module – SVM)

سروو درایوها مسئول تامین جریان مورد نیاز موتورهای محور (X, Y, Z) هستند. یکی از رایج‌ترین خطاهای درایوهای فانوک، خطای Overcurrent یا اضافه جریان است که معمولاً به دلیل قفل شدن مکانیکی محور (خرابی بال‌اسکرو یا ریل‌ها)، اتصالی در کابل قدرت موتور، و یا سوختن ترانزیستورهای قدرت (IGBT) داخل خود درایو رخ می‌دهد. برای تست، می‌توان با جابجا کردن کابل‌های یک محور سالم با محور معیوب (در صورت یکسان بودن آمپر درایوها)، متوجه شد که آیا مشکل از درایو است یا از موتور و کابل‌کشی آن.

۳. ماژول اسپیندل (Spindle Amplifier Module – SPM)

اسپیندل به دلیل سرعت و فشار کاری بالا، همواره در معرض تنش‌های شدید الکتریکی قرار دارد. در بسیاری از موارد، خطاهای مربوط به درایو اسپیندل ناشی از خرابی سنسور سرعت (انکودر اسپیندل) یا داغ شدن بیش از حد موتور به دلیل خرابی فن خنک‌کننده است. تمیز نگه داشتن هیت‌سینک‌های (Heat Sink) پشت ماژول اسپیندل از تجمع روغن و گرد و غبار، یکی از اقدامات پیشگیرانه بسیار مهم در نگهداری کنترلر فانوک است.

نقش بک‌آپ‌گیری (Backup) در امنیت اطلاعات دستگاه

یکی از مهمترین سرفصل‌ها در آموزش تعمیر کنترلر فانوک، یادگیری نحوه صحیح بک‌آپ گرفتن از اطلاعات سیستمی است. تمام پارامترهای دستگاه (مانند لیمیت‌های حرکتی محورها، تنظیمات سرعت، کالیبراسیون ابزارها)، برنامه‌های نوشته شده توسط اپراتور (Part Programs) و همچنین فایل‌های ماکرو و PMC (بخش پی‌ال‌سی کنترلر فانوک)، در حافظه SRAM کنترلر ذخیره می‌شوند. این حافظه توسط یک باتری لیتیومی کوچک تغذیه می‌شود.

هنگامی که کنترلر پیغام «BAT Alarm» (هشدار اتمام باتری) را نمایش می‌دهد، شما تنها چند روز فرصت دارید تا باتری دستگاه را در حالت «روشن» تعویض کنید. اگر دستگاه خاموش باشد و باتری تخلیه شود، تمام اطلاعات حیاتی پاک شده و دستگاه با خطای 935 (SRAM Parity Error) مواجه می‌شود. بازگردانی دستگاه به حالت اولیه بدون داشتن بک‌آپ مناسب، کاری بسیار زمان‌بر، تخصصی و گران‌قیمت خواهد بود. بنابراین همیشه به صورت دوره‌ای و با استفاده از کارت‌های حافظه CF (Compact Flash) یا پورت RS232 از تمامی پارامترها فایل پشتیبان تهیه کنید.

رایان ماشین؛ پیشرو در خدمات تخصصی تعمیرات CNC

تعمیرات بردهای الکترونیکی و درایوهای کنترلر فانوک نیازمند تخصص بالا، آشنایی با نقشه‌های الکترونیکی قطعات و داشتن ابزارهای تست دقیق مانند اسیلوسکوپ است. دستکاری این قطعات گران‌قیمت توسط افراد غیرمتخصص می‌تواند منجر به سوختگی کامل برد و چند برابر شدن هزینه‌های تعمیر شود. دپارتمان تعمیرات الکترونیک رایان ماشین با بهره‌گیری از مهندسین مجرب و در اختیار داشتن آرشیو کاملی از قطعات یدکی اورجینال فانوک، آماده ارائه خدمات عیب‌یابی سریع، تعمیر درایوها، رفع ارورهای سیستمی و تامین قطعات در سراسر کشور است.

سوالات متداول (FAQ) در زمینه تعمیرات فانوک

۱. وقتی آلارم 414 (Servo Alarm) ظاهر می‌شود، اولین اقدامی که باید انجام داد چیست؟

آلارم 414 نشان‌دهنده یک خطای جدی در سیستم درایو محور است. اولین قدم این است که درب تابلوی برق دستگاه را باز کرده و به نمایشگر سون‌سگمنت (Seven-Segment) روی درایو سروو نگاه کنید. عددی که روی درایو نمایش داده می‌شود (مثلاً 8 یا 9 یا حروف دیگر) راهنمای اصلی شما برای تشخیص علت دقیق اتصالی یا خرابی سخت‌افزاری است.

۲. عمر مفید باتری بک‌آپ کنترلر فانوک چقدر است و چگونه تعویض می‌شود؟

عمر مفید این باتری‌ها معمولاً بین یک تا دو سال است. نکته بسیار مهم این است که باتری حتماً باید زمانی که دستگاه کاملاً روشن است (Power ON) تعویض شود. در غیر این صورت، حافظه موقت پاک شده و تمام پارامترهای حیاتی دستگاه از بین می‌رود.

۳. علت ایجاد آلارم 900 (ROM Parity) روی صفحه مانیتور فانوک چیست؟

این آلارم یکی از خطاهای خطرناک سیستمی محسوب می‌شود که به معنای آسیب دیدن حافظه رام (ROM) یا از بین رفتن فایل‌های سیستمی کنترلر است. در بیشتر مواقع این مشکل ناشی از نوسانات شدید برق کارخانه، خرابی برد اصلی (Mainboard) و یا دستکاری اشتباه فایل‌های سیستمی توسط افراد غیرمجاز است.

۴. تفاوت تعمیر درایو فانوک با سایر برندها در چیست؟

درایوهای فانوک دارای ساختار داخلی بسیار پیچیده و پروتکل‌های ارتباطی اختصاصی (مانند کابل‌های فیبر نوری FSSB) هستند. تعمیر آن‌ها صرفاً با تعویض قطعات سوخته امکان‌پذیر نیست و پس از تعمیر، درایو باید روی سیمولاتورهای مخصوص فانوک تست و کالیبره شود تا پایداری جریان آن تضمین گردد.

۵. آیا امکان ارتقاء کنترلرهای قدیمی فانوک (Retrofit) به مدل‌های جدیدتر وجود دارد؟

بله، یکی از خدمات تخصصی در زمینه بهینه‌سازی خطوط تولید، عملیات اورهال و رتروفیت (Retrofit) است. اگر مکانیک دستگاه فرز یا تراش شما سالم است اما کنترلر فانوک قدیمی (مثل سری صفر یا سری 6) مدام دچار خرابی می‌شود، می‌توان با نصب سیستم‌های کنترل جدید و بروز، سرعت و دقت دستگاه را با هزینه‌ای معقول به میزان چشمگیری افزایش داد.
