فرز دروازه‌ای CNC چیست و چگونه کار می‌کند؟

فرز دروازه‌ای CNC چیست؟ این ماشین، نوعی مرکز ماشین‌کاری برای براده‌برداری دقیق از قطعات بزرگ، بلند یا سنگین است که پل عرضی و دو ستون آن مانند یک دروازه پیرامون محدوده کار قرار می‌گیرند. در مقایسه با بسیاری از مدل‌های رایج فرز CNC، این آرایش فاصله تکیه‌گاه‌ها را کم می‌کند و به مجموعه اسپیندل و محورهای حرکتی اجازه می‌دهد سطح وسیع‌تری از قطعه را بدون جابه‌جایی مکرر آن پوشش دهد.

در زبان صنعت، همین خانواده را با عبارت «فرز دروازه‌ای سی ان سی» هم می‌شناسند. CNC یا کنترل عددی رایانه‌ای، مسیر ابزار، سرعت اسپیندل، پیشروی و تعویض ابزار را طبق برنامه اجرا می‌کند؛ اما نام «دروازه‌ای» به شکل سازه مکانیکی مربوط است، نه به نوع کنترل. دو ستون عمودی، یک تیر عرضی و واحد اسپیندل، قاب اصلی را می‌سازند. بسته به طراحی، میز حامل قطعه در محور طولی حرکت می‌کند یا کل پل روی ریل‌های دو طرف بستر جابه‌جا می‌شود.

مزیت اصلی این معماری فقط بزرگی دستگاه نیست. وقتی قطعه‌ای پهن یا بلند روی میز بسته می‌شود، ابزار باید در طول کورس‌های زیاد همچنان موقعیت خود را نسبت به سطح قطعه حفظ کند. صلبیت سازه، کیفیت راهنماها، نحوه انتقال نیرو، کنترل تغییرات حرارتی و نصب صحیح فونداسیون همگی بر دقت نهایی اثر می‌گذارند. بنابراین عبارت «دروازه‌ای» به‌تنهایی تضمین‌کننده دقت یا توان نیست و مشخصات هر مدل باید با قطعه و فرایند واقعی سنجیده شود.

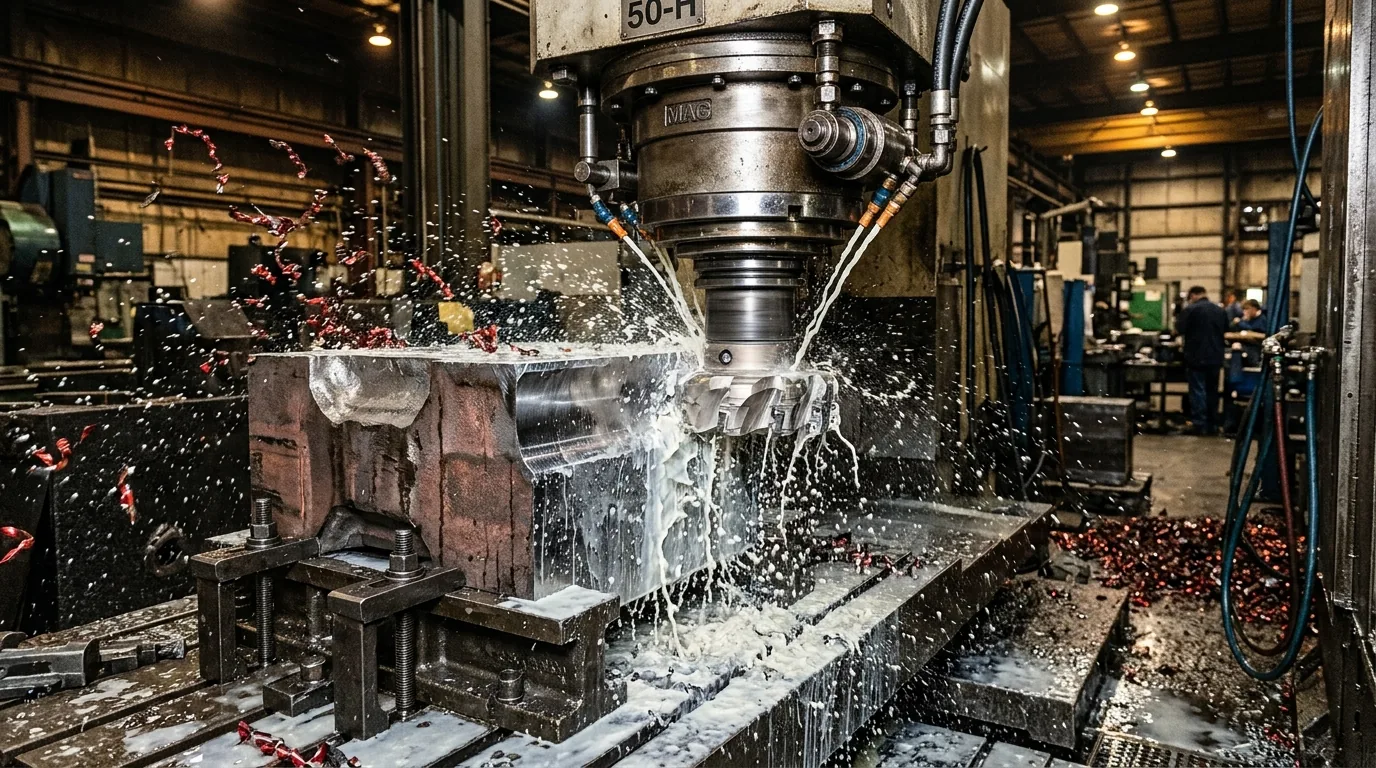

اجزای اصلی و مسیر حرکت محورها

در یک پیکربندی متداول، محور X حرکت طولی میز یا پل، محور Y حرکت واحد اسپیندل روی تیر عرضی و محور Z حرکت عمودی اسپیندل است. کنترلر با هماهنگ‌کردن این سه محور، عملیات‌هایی مانند کف‌تراشی، سوراخ‌کاری، شیارزنی، کانتورزنی و ماشین‌کاری حفره را انجام می‌دهد. مدل‌هایی که هد زاویه‌دار یا محورهای دورانی سازگار دارند می‌توانند به وجوه بیشتری از قطعه دسترسی پیدا کنند، اما این قابلیت باید در مشخصات همان دستگاه تأیید شود.

اسپیندل، موتور، گیربکس یا انتقال تسمه‌ای، خشاب ابزار، بال‌اسکروها یا سامانه‌های حرکتی، راهنماها، سیستم روان‌کاری و کنترلر از بخش‌های تعیین‌کننده‌اند. برای نمونه، صفحات زنده خانواده GL رایان ماشین نوع اسپیندل BT50، کنترلرهای SIEMENS یا FANUC و کورس‌های متفاوت را درج کرده‌اند؛ این داده‌ها نشان می‌دهد حتی در یک خانواده نیز انتخاب مدل باید بر اساس ابعاد، جرم قطعه و عملیات انجام شود، نه صرفاً نام دستگاه.

دو طرح رایج وجود دارد. در مدل میز متحرک، پل ثابت است و قطعه همراه میز در امتداد طول حرکت می‌کند؛ این طرح معمولاً به فضای آزاد در دو انتهای دستگاه نیاز دارد. در مدل پل متحرک، قطعه روی میز یا بستر ثابت می‌ماند و مجموعه دروازه در امتداد آن حرکت می‌کند؛ این آرایش برای قطعاتی که جابه‌جایی‌شان دشوار است جذاب است. هیچ‌یک در همه پروژه‌ها برتر نیست و محدودیت فضا، جرم قطعه، کورس لازم و برنامه تولید تعیین‌کننده‌اند.

تفاوت فرز دروازه‌ای و فرز افقی

فرز دروازه‌ای معمولاً برای دسترسی از بالا به سطوح وسیع و قطعات تخت، بلند یا سنگین انتخاب می‌شود؛ در مقابل، مرکز ماشین‌کاری افقی با اسپیندل افقی و اغلب میز گردان، برای دسترسی به چند وجه قطعات جعبه‌ای و مدیریت بهتر براده مزیت دارد. تصمیم درست به هندسه قطعه و توالی عملیات وابسته است، نه اینکه یکی را به‌طور مطلق دقیق‌تر یا قدرتمندتر بدانیم.

اگر قطعات اصلی شما بلوک، پوسته یا بدنه‌ای هستند که باید از چند سمت سوراخ‌کاری و فرز شوند، بررسی مدل‌های فرز افقی منطقی است. اگر مسئله اصلی، عبور قطعه از میان ستون‌ها، طول میز و دسترسی ابزار به سطح وسیع باشد، خانواده دروازه‌ای معمولاً گزینه نزدیک‌تری است. برای تصمیم نهایی باید زمان سیکل، تعداد ستاپ‌ها، ابزار لازم و ظرفیت واقعی میز هر مدل محاسبه شود.

فرز دروازه‌ای سنگبری

فرز دروازه‌ای سنگبری ماشینی با سازه دروازه‌ای است که اسپیندل، ابزار الماسه، آب‌رسانی یا خنک‌کاری، حفاظت اجزا و جمع‌آوری آب و دوغاب آن برای برش و شکل‌دهی سنگ طراحی شده باشد. یک فرز دروازه‌ای فلزکاری فقط به دلیل شباهت سازه، دستگاه سنگبری محسوب نمی‌شود و استفاده از آن برای سنگ بدون تأیید سازنده می‌تواند به اسپیندل، راهنماها و تجهیزات الکتریکی آسیب بزند.

براده‌برداری فلز و ماشین‌کاری سنگ از نظر ابزار و محیط فرایند تفاوت جدی دارند. فرز فلز از ابزارهای متناسب با فولاد، چدن یا آلیاژهای سبک، پارامترهای برشی کنترل‌شده و مدیریت تراشه استفاده می‌کند. ماشین سنگبری با گردوغبار ساینده یا دوغاب آب و ذرات سنگ مواجه است؛ به همین دلیل آب‌بندی راهنماها، حفاظت کابین و برق، فیلتراسیون، تخلیه دوغاب و سازگاری دور و گشتاور اسپیندل اهمیت ویژه دارد. نوع سنگ، ضخامت، کیفیت لبه، عمق برداشت و عملیات مورد انتظار نیز ابزار و توان لازم را تغییر می‌دهد.

در صفحات زنده مدل‌های GL رایان ماشین، مشخصاتی مانند اسپیندل BT50، میز، کورس، بار مجاز و کاربردهای صنعتی فلزی درج شده است، اما سامانه آب‌رسانی سنگ، ابزار الماسه و حفاظت مخصوص دوغاب ذکر نشده‌اند. بنابراین از اطلاعات فعلی سایت نمی‌توان نتیجه گرفت که مدل‌های GL برای سنگبری مناسب‌اند. متقاضی سنگبری باید پیش از خرید، ماده قطعه، فرایند، ابزار، نیاز خنک‌کاری و شرایط محیطی را مکتوب ارائه کند و تنها پس از تأیید فنی سازنده یا فروشنده درباره سازگاری دستگاه تصمیم بگیرد.

خدمات فرز دروازه‌ای

خدمات فرز دروازه‌ای معمولاً یعنی سپردن ماشین‌کاری یک قطعه بزرگ به کارگاهی که دستگاه، ابزار، فیکسچر و اپراتور مناسب دارد؛ این راه برای سفارش محدود یا زمانی که خرید دستگاه توجیه ندارد قابل بررسی است. بااین‌حال، وب‌سایت رایان ماشین در حال حاضر خدمات قراردادی ماشین‌کاری قطعه با فرز دروازه‌ای را معرفی نکرده و تمرکز اعلام‌شده مجموعه بر تولید و فروش ماشین، نصب و راه‌اندازی، بازسازی، خدمات فنی و مشاوره دستگاه است.

برای مقایسه برون‌سپاری و خرید، فقط قیمت هر ساعت ماشین را نبینید. هزینه حمل قطعه، طراحی فیکسچر، برنامه‌نویسی CAM، ابزار مصرفی، کنترل ابعادی، ضایعات احتمالی، محرمانگی نقشه، زمان انتظار و تکرارپذیری سفارش‌ها باید کنار هم قرار گیرند. اگر پروژه مقطعی و تیراژ پایین است، کارگاه خدماتی واجد صلاحیت می‌تواند سرمایه‌گذاری اولیه را حذف کند. اگر قطعات به‌طور پیوسته تولید می‌شوند، زمان تحویل بیرونی گلوگاه است یا دانش فرایند باید داخل کارخانه بماند، خرید یا بازسازی یک ماشین مناسب ممکن است منطقی‌تر باشد.

پیش از انتخاب پیمانکار خدماتی، درباره حداکثر ابعاد و وزن قابل پذیرش، کورس واقعی، دقت قابل تعهد، روش بازرسی، ظرفیت جرثقیل، سابقه روی جنس مشابه و مسئولیت ضایعات سؤال کنید. برای رایان ماشین نیز درخواست را در چارچوبی که سایت پشتیبانی می‌کند مطرح کنید: انتخاب دستگاه، بررسی مشخصات، نصب، راه‌اندازی، بازسازی یا مشاوره فنی. ادعای انجام خدمات ماشین‌کاری قراردادی باید فقط پس از تأیید مستقیم مجموعه مطرح شود.

کاربردهای رایج فرز دروازه‌ای CNC

کاربرد مناسب از ترکیب ابعاد قطعه، سطح مورد ماشین‌کاری و نیاز به صلبیت به دست می‌آید. قالب‌ها و صفحات بزرگ، بستر ماشین‌آلات، فریم‌های جوشی پس از تنش‌زدایی، قطعات سازه‌ای سنگین و سطوح اتصال بزرگ از نمونه‌های رایج‌اند. عملیات می‌تواند شامل کف‌تراشی، ایجاد شیار، سوراخ‌کاری الگوهای پیچ، بورینگ موضعی و پرداخت سطح باشد. برای قطعات پیچیده‌تر ممکن است هد زاویه‌دار یا محور اضافی لازم شود و وجود آن را نباید بدون مشاهده مشخصات مدل فرض کرد.

در قالب‌سازی، سطح بزرگ و تغییرات عمق حفره باعث می‌شود کورس محور، طول ابزار، کنترل ارتعاش و تخلیه براده مهم باشند. در قطعات جوشی، تنش پسماند و اعوجاج می‌تواند نتیجه را حتی با دستگاه دقیق خراب کند؛ بنابراین توالی خشن‌تراشی، تنش‌زدایی و پرداخت نهایی باید در برنامه فرایند دیده شود. در قطعات بسیار بلند نیز روش ترازکردن و نقاط تکیه‌گاه اهمیت دارد تا وزن قطعه باعث خمش و خطای اندازه‌گیری نشود.

برای دیدن بازه موجود بدون انتقال جدول تجاری به این مقاله، صفحه مدل‌های فرز دروازه‌ای مرجع مناسب‌تری است. برای نمونه، صفحه خانواده GL4227 تا GL8227 کورس‌های طولی و ظرفیت‌های متفاوت را اعلام می‌کند. این اعداد برای غربال اولیه مفیدند، اما کفایت دستگاه زمانی روشن می‌شود که ابعاد کامل قطعه، محل بست‌ها، فضای عبور ابزار و جرم فیکسچر نیز مشخص باشد.

چگونه ظرفیت و ابعاد مناسب را انتخاب کنیم؟

انتخاب دستگاه را از بزرگ‌ترین قطعه واقعی آغاز کنید، نه از نام یا حداکثر عدد درج‌شده در بروشور. طول، عرض و ارتفاع خام؛ جرم قطعه؛ سطوحی که باید ماشین‌کاری شوند؛ تلرانس؛ جنس؛ حجم براده‌برداری و تیراژ را در یک برگه فرایند بنویسید. سپس فضای فیکسچر، ارتفاع گیره‌ها، طول ابزار و فاصله ایمن برای نزدیک‌شدن و تعویض ابزار را اضافه کنید. قطعه‌ای که روی کاغذ در محدوده میز جا می‌شود ممکن است پس از نصب فیکسچر از کورس مفید خارج شود.

• عرض عبور بین ستون‌ها: باید از بیشترین عرض قطعه همراه با بست‌ها و فضای ایمن بیشتر باشد.
• کورس X، Y و Z: باید تمام نقاط ماشین‌کاری را با درنظرگرفتن طول ابزار و محل صفر پوشش دهد.
• فاصله اسپیندل تا میز: ارتفاع قطعه، فیکسچر و ابزار را هم‌زمان در خود جای دهد.
• بار مجاز میز: مجموع جرم قطعه، فیکسچر و تجهیزات جانبی را با حاشیه مناسب تحمل کند.
• اسپیندل و ابزارگیر: دور، گشتاور، توان و نوع ابزارگیر با جنس و نرخ برداشت ماده هماهنگ باشد.
• کنترل و خدمات: مهارت اپراتور، دسترسی به قطعه یدکی، آموزش و پشتیبانی در هزینه عمر دستگاه لحاظ شود.

پس از تعیین این موارد، زمان سیکل نمونه را تخمین بزنید و مدل‌ها را بر اساس داده قابل اندازه‌گیری مقایسه کنید. راهنمای انتخاب و خرید دستگاه معیارهای عمومی‌تر کنترلر، اسپیندل، دقت و خدمات را توضیح می‌دهد. در مذاکره فنی بهتر است نقشه قطعه، جنس، تلرانس‌های بحرانی و تیراژ هدف را ارائه دهید تا پیشنهاد فقط بر مبنای «بزرگ‌ترین دستگاه» شکل نگیرد.

نصب، بهره‌برداری و کنترل دقت

فرز دروازه‌ای ماشین بزرگی است و عملکرد آن به زیرساخت وابسته می‌ماند. ظرفیت کف و فونداسیون، مسیر ورود دستگاه، فضای مونتاژ، جرثقیل، برق، هوای فشرده، خنک‌کاری و دسترسی سرویس باید پیش از حمل بررسی شوند. تراز اولیه و هندسه محورها پس از نصب باید طبق دستور سازنده کنترل شود؛ بی‌توجهی به نشست فونداسیون یا تغییر دمای سالن می‌تواند دقت دستگاه سالم را هم کاهش دهد.

در زمان تحویل، آزمون صرفاً با حرکت خالی محورها کافی نیست. نمونه‌تراشی روی قطعه‌ای نزدیک به کاربرد واقعی، کنترل تختی و عمودبودن، بررسی تکرارپذیری، بار اسپیندل و کیفیت سطح تصویر روشن‌تری می‌دهد. برنامه نگهداری نیز باید تمیزکاری راهنماها، سطح و نوع روان‌کار، وضعیت کاورها، فیلترها، خنک‌کننده، لقی محورها و بکاپ پارامترهای کنترل را پوشش دهد. ثبت روند خطاها کمک می‌کند تغییرات تدریجی پیش از ایجاد خرابی بزرگ دیده شوند.

سؤالات متداول

آیا هر قطعه بزرگی به فرز دروازه‌ای نیاز دارد؟

خیر. اگر قطعه با فیکسچر داخل کورس و ظرفیت یک مرکز ماشین‌کاری عمودی یا افقی جا شود، دستگاه کوچک‌تر می‌تواند اقتصادی‌تر و سریع‌تر باشد. انتخاب دروازه‌ای زمانی معنا دارد که ابعاد، جرم، سطح قابل دسترسی یا صلبیت مورد نیاز گزینه‌های دیگر را محدود کند.

تفاوت مدل میز متحرک و پل متحرک چیست؟

در مدل میز متحرک، قطعه همراه میز از زیر پل ثابت عبور می‌کند. در مدل پل متحرک، قطعه ثابت می‌ماند و دروازه روی ریل حرکت می‌کند. جرم قطعه، طول کورس، فضای سالن و روش بارگذاری مشخص می‌کنند کدام آرایش مناسب‌تر است.

آیا مدل‌های GL برای فرز دروازه‌ای سنگبری مناسب‌اند؟

بر اساس اطلاعات منتشرشده در صفحات زنده، مدل‌های GL با مشخصات ماشین‌کاری صنعتی و کاربردهای فلزی معرفی شده‌اند و تجهیزات ویژه سنگبری در آن صفحات ذکر نشده است. بنابراین سازگاری با سنگ باید جداگانه و به‌صورت کتبی از سازنده یا فروشنده تأیید شود.

برای استعلام دستگاه چه اطلاعاتی آماده کنیم؟

نقشه و ابعاد خام قطعه، وزن، جنس، تلرانس‌ها، کیفیت سطح، عملیات لازم، تیراژ، نوع کنترل ترجیحی و محدودیت فضای نصب را آماده کنید. این اطلاعات امکان بررسی کورس، ظرفیت میز، اسپیندل، فیکسچر و زمان سیکل را فراهم می‌کند.

آیا رایان ماشین خدمات فرز دروازه‌ای روی قطعه مشتری انجام می‌دهد؟

سایت فعلی چنین خدمت قراردادی را اعلام نکرده است. خدمات معرفی‌شده مجموعه شامل حوزه ماشین‌آلات، نصب و راه‌اندازی، بازسازی، خدمات فنی و مشاوره است؛ برای هر درخواست خارج از این موارد باید پیش از وعده‌دادن، تأیید مستقیم مجموعه گرفته شود.
